Пластина крепежная GTO H50

Пластина крепежная для монтажа кабельного лотка

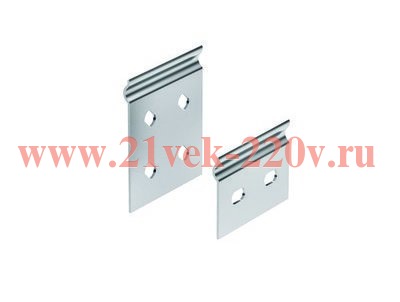

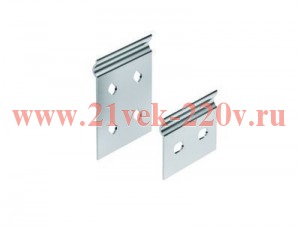

Набор универсальных аксессуаров серийной линейки ДКС S5 «Combitech» позволяет принимать и качественно организовывать нестандартные решения на отдельных участках лотковых систем. К этим аксессуарам предъявляются общие требования:• удобство монтажа;• надежность и безопасность;• техническая эстетика.Так, в местах, где на отдельном участке магистрали имеет место схождение двух основных элементов с одноименными замковыми разъемами «мама-мама», или один из лотков вынужденно укорочен, используются соединительные пластины.Настоящее изделие – пластина крепежная GTO, предназначается для соединения лотков любой ширины, с высотой боковых стенок – 50 мм. Длина пластины – 65мм. Производный материал – стальной прокат толщиной 1 мм. Покрытие – цинковое, нанесенное по методу Сендзимира.Элементы монтажа на лотки – четыре отверстия под винтовой крепеж, по два на каждый лоток.В верхней части, пластина имеет формовочный паз, повторяющий конфигурацию боковой стенки лотка.

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. Если лотки невозможно соединить методом "мама-папа", они соединяются "стык-в-стык". Для этого применяются соединительные пластины, которые подбираются под высоту лотков. Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 50 мм.
