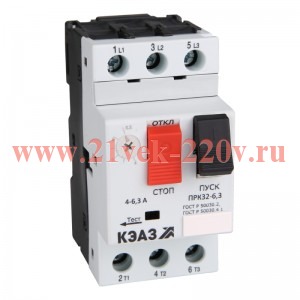

Пускатель ПРК32-14 КЭАЗ 269926

Пускатель ПРК32-14 КЭАЗ

Пускатели предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами, главным образом в стационарных установках, и применяются для проведения тока в нормальном режиме, защиты асинхронных электродвигателей с короткозамкнутым ротором, а также контакторов и пускателей, управляющих ими, от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы, а также для нечастого пуска двигателей непосредственным подключением к сети и остановки (с частотой не более 25 включений в час) в цепях сноминальным напряжением до 690 В переменного тока частоты 50 и 60 Гц.

Преимущества:

Реализация любых технических решений

 - широкая линейка автоматических выключателей защиты двигателя серии ПРК с номинальным током для ПРК32 от 0,16 до 32 А, для ПРК80 от 16 до 80 А;

 - увеличение количества вспомогательных контактов благодаря наличию в ассортименте КВП32, КВБ32, КВБ80, возможность сигнализации срабатывания благодаря наличию в ассортименте КС32;

- возможность установки расцепителя минимального напряжения РМН32 и расцепитель независимого РН32.

Удобство и безопасность в работе:

 - компенсация воздействия температуры окружающего воздуха;

 - проверка пускателя ПРК с помощью кнопки "ТЕСТ" без подключения к сети;

- корпус из материала не поддерживающего горение;

- защита от выпадения фазы в соответствии с ГОСТ Р 50030.4.1

• Категория ETIM: Автоматический выключатель (автомат) защиты двигателя

• Габариты изделия: Ширина (мм): 45
• Габариты изделия: Высота (мм): 90
• Габариты изделия: Глубина (мм): 77

• Количество полюсов: 3
• Номинальный ток In (А): 14
• Диапазон регулировки теплового расцепителя (А): 9 - 14
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Уставка расцепителей токов короткого замыкания: 196
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Количество главных замыкающих контактов: 3
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 60
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 60
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 75
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 10
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 2
• Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100

• Способ крепления (монтажа): DIN-рейка
• Тип подключения: винтовое соединение

• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -20°С до +60°С

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ Р 50030.4.1
