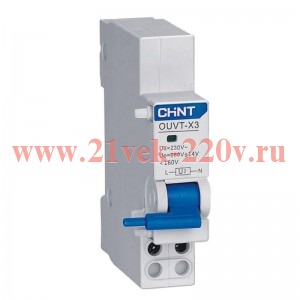

Расцепитель максимального /минимального напряжения OUВT-X3 для NXB-125(G) (R) CHINT 816985

Расцепитель максимального /минимального напряжения OUВT-X3 для NXB-125(G) (R) CHINT

Номинальное рабочее напряжение (Ue): 230 В перем. тока, 50 Гц
Заданное значение максимального напряжения (Uvo): 280 В
Номинальное напряжение по изоляции (Ui): 500 В
Характеристики срабатывания. Расцепитель собирается с автоматическим выключателем серии NXB-63. Когда приложенное напряжение снижено до 35% Ue или повышено до 95–105% заданного значения максимального напряжения, расцепитель должен вызвать срабатывание автоматического выключателя. Когда приложенное напряжение составляет менее 35% Ue или более 105% заданного значения максимального напряжения, расцепитель должен предупреждать замыкание автоматического выключателя. Когда напряжение питания составляет более 85% Ue и менее 95% заданного значения максимального напряжения, автоматический выключатель должен иметь возможность нормально замкнуться. Верхний предел приложенного напряжения должен быть меньше 110% заданного значения максимального напряжения. Механический и электрический срок службы после сборки расцепителя с автоматическим выключателем должен составлять 4000 рабочих циклов, из которых по 500 циклов для срабатывания при максимальном и минимальном напряжении и 3000 циклов для размыкания/ замыкания автоматического выключателя. Для обеспечения защиты от максимального/минимального напряжения необходимо выполнить сборку с использованием автоматического выключателя.
