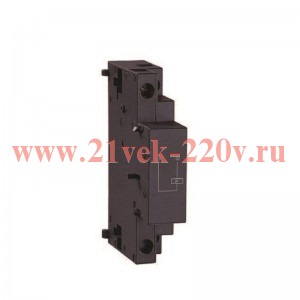

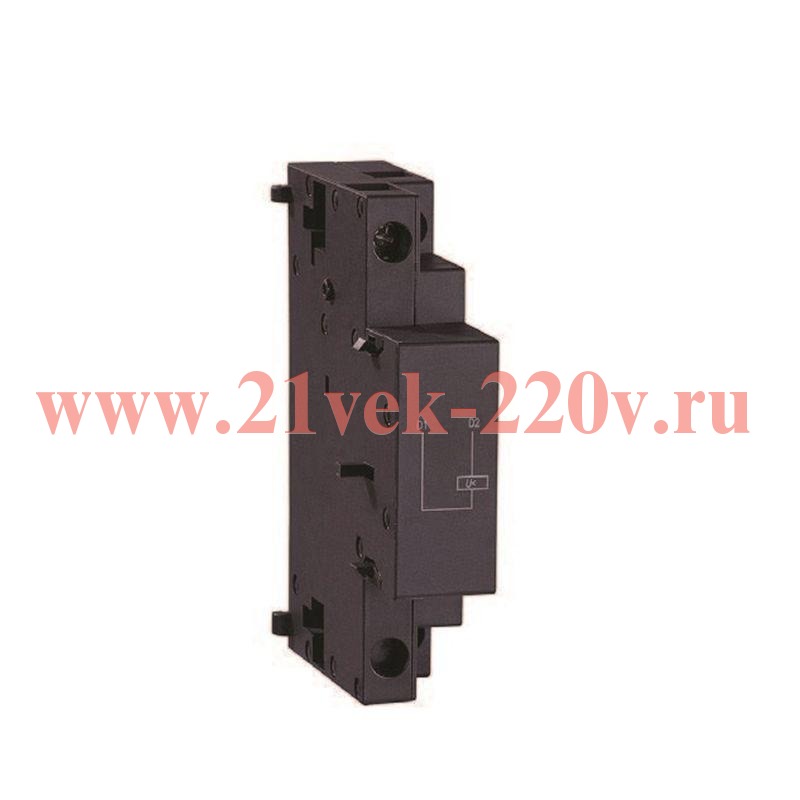

Расцепитель минимального напряжения UVT03-S8 A220 для NS8 CHINT 570114

Расцепитель минимального напряжения UVT03-S8 A220 для NS8 CHINT

Автоматические выключатели серии NS, тип NS8, предназначены для применения в сетях переменного тока частотой 50/60 Гц, напряжением до 690В и номинальным током до 80А для защиты от перегрузки, обрыва фазы, короткого замыкания, а так же может использоваться для редких пусков трехфазных асинхронных двигателей с короткозамкнутым ротором и прочих нагрузок. Линейка позволяет комплектовать шкафы управления электродвигателями (MCC) надежными устройствами защиты.

Характеристики

Номинальное напряжение изоляции (Ui), В: 690

Номинальное импульсное выдерживаемое напряжение (Uimp), кВ: 2,5

Напряжение срабатывания расцепителя: (0,35-0,70) Us

Принцип действия: При снижении напряжение в диапазоне от 70% до 35% от номинального расцепитель минимального напряжения выдает сигнал на отключение выключателя. Пока напряжение питания расцепителя минимального напряжения составляет менее 35% номинального напряжения, он препятствует включению выключателя. Включить выключатель возможно только тогда, когда питания станет более 85 % номинального напряжения.
