Соединитель DKC пруток-полоса с разделительной пластиной 57х80 мм горячеоцинкованная сталь

Крестовой зажим ДКС для электрического соединения проводник-пластина

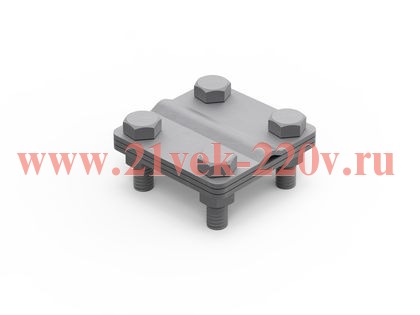

Данный соединительный элемент заземления от известной компании DKC системы Jupiter представляет собой крестовой зажим из стали с оцинкованным покрытием. Его предназначение состоит в параллельном или крестовом соединении прутка с сечением 8-10 мм2 и плоской полосы размером 25х4 или 40х4 мм. Внешне он представляет собой 2 пластины размером 80х57 мм, стянутые 4 шестигранными болтами с гайками из оцинкованной стали. Одна часть зажима адаптирована под пруток, а другая имеет посадочное место для шины заземления. Между пластинами есть разделительная перегородка, которая необходима для предотвращения очага биметаллической коррозии во время контакта разнородных металлов. Данный вид зажима используется в системе заземления для перехода с проводника на полосу. В целях надежной работы системы заземления и обеспечения минимального переходного электрического сопротивления контакта все зажимы после монтажа необходимо обмотать изоляционной лентой. Она надежно герметизирует зажим от попадания влаги и предотвращает возникновение коррозии в месте соединения прутка и полосы. Общая высота изделия составляет 25 мм. Соединитель используется совместно с другими элементами для организации единой системы заземления частных домов, административных зданий и сооружений.

Соединитель "пруток - полоса" с разделительной пластиной используется для параллельного либо крестового соединения прутка 8-10 мм с полосой 25-40 мм. Длина изделия - 80 мм, ширина - 57 мм, материал - горячеоцинкованная сталь.
