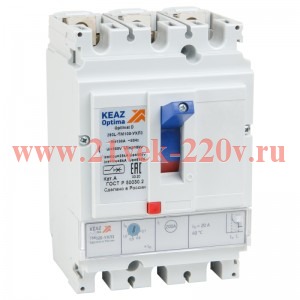

Выключатель автоматический OptiMat D250F-TM063-УХЛ3 КЭАЗ 291441

Выключатель автоматический OptiMat D250F-TM063-УХЛ3 КЭАЗ

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 63 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 105
• Габариты изделия: Высота (мм): 162,5
• Габариты изделия: Глубина (мм): 122

• Количество полюсов: 3
• Номинальный ток In (А): 63
• Диапазон регулировки теплового расцепителя (А): 0,7-1In
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 10
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 50
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 10In
• Рабочий диапазон сетевого напряжения (В): 24-690
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: термомагнитный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: TM
• Контрольная температура (°С): 40
• Номинальный продолжительный ток Iu (А): 63
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальный кратковременно выдерживаемый ток Icw (А): 3 000
• Уставки рабочего тока расцепителя IR (А): 44,1;50,4;56,7;63
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 630

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 70
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный
• Макс. сечение присоединяемых медных шин (мм): 6 х 25
• Вид присоединяемых проводников: шина/провод
• Расположение рукоятки ручного привода: переднее
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP30
• Диапазон рабочих температур (^оС): от -60°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: A
• Включено в реестр промышленной продукции РФ: да

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Вид рукоятки: центральная
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
• Моторный привод (дополнительно): да
