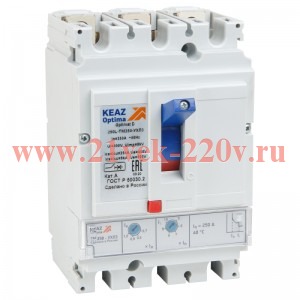

Выключатель автоматический OptiMat D250N-TM250-УХЛ3 КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А. Серия автоматических выключателей в литом корпусе OptiMat D - это современное поколение трехполюсных автоматических выключателей стационарного, втычного и выдвижного исполнений, оснащенных термомагнитными регулируемыми и микропроцессорными расцепителями предназначенных для защиты электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий.
Основные характеристики
Классификация
- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 105
- Габариты изделия: Высота (мм): 162,5
- Габариты изделия: Глубина (мм): 122
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Диапазон регулировки теплового расцепителя (А): 0,7-1In
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 40
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 5-10In
- Рабочий диапазон сетевого напряжения (В): 0,04-1
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: TM
- Контрольная температура (°С): 40
- Номинальный продолжительный ток Iu (А): 250
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
- Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
- Номинальный кратковременно выдерживаемый ток Icw (А): 3 000
- Уставки рабочего тока расцепителя IR (А): 175;200;225;250
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 1250;1500;1750;2000;2250;2500
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм?): 70
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 6 х 25
- Вид присоединяемых проводников: шина/провод
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (?С): от -60°С до +70°С
- Комплексная защита от замыканий на землю: нет
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
- Тип элемента управления: рычажковый (перекидной рычаг)
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
