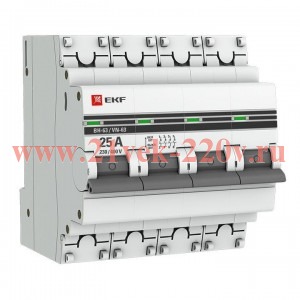

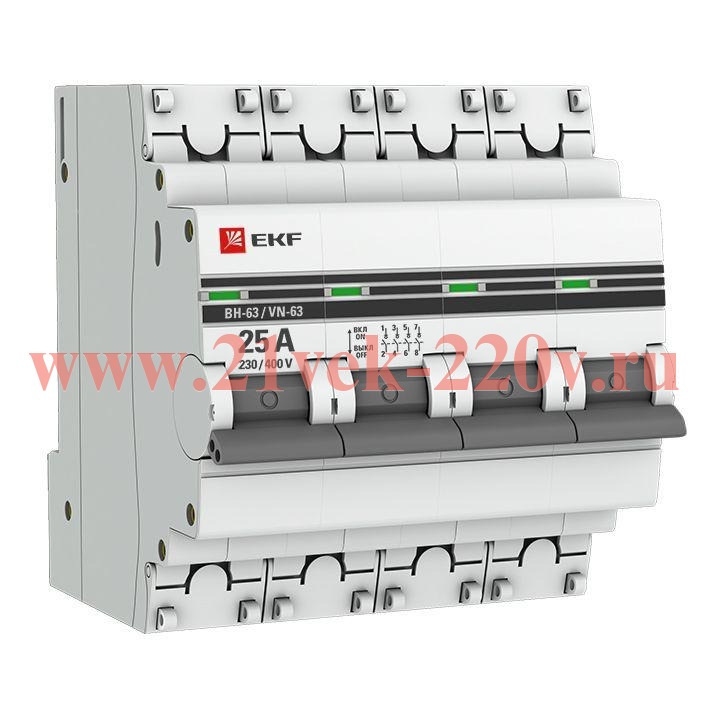

Выключатель нагрузки 4P 25А ВН-63 EKF PROxima

Выключатель нагрузки 4P 25А ВН-63 EKF PROxima

Модульный выключатель нагрузки — это компактный прибор, позволяющий осуществлять ручное отключение и включение управляемых ими участков цепи и обеспечивающий защиту элетросети от короткого замыкания и перегрузки. Выключатели нагрузки типа ВН (ВН-63 и ВН-125) серии PROxima являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений электрических цепей. Выключатели предназначены для коммутации активных и индуктивных нагрузок, включая двигатели, уже защищенные другими коммутационными аппаратами. Монтаж и подключение выключателя нагрузки должны осуществляться квалифицированным электротехническим персоналом. Выключатель нагрузки монтируется на DIN-рейку 35 мм. Прибор предназначен для коммутации алюминиевым и медным проводом. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников. Затягивать зажимные винты необходимо с усилием не более 2,5 Н•м для медных токопроводящих жил и не более 2,2 Н•м для токопроводящих жил из алюминиевых сплавов 8000 серии. Высота над уровнем моря – не более 2000 м. Положение в пространстве–на вертикальной плоскости вертикальное или горизонтальное. При вертикальной установке включенному положению выключателя по ГОСТ 21991 должно соответствовать верхнее положение рукоятки, а отключенному –нижнее. При горизонтальной установке включенное положение – справа, а отключенное – слева.                                                                                                                                                                                                                                                                                                                                                                                                                              ПРИМЕНЕНИЕ:

Оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Выключатели нагрузки AVN EKF AVERES используются для обеспечения объектов: гражданского жилого строительства; коммерческих строительных объектов; производственных площадок.
