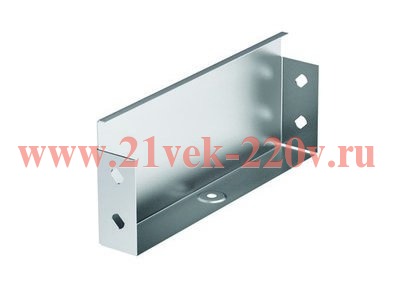

Заглушка сборная ТС 500х50

Сборная заглушка для монтажа кабельных лотков

С помощью основных элементов и соединительных аксессуаров, входящих в серийную линейку ДКС S5 «Combitech» и предназначенных для сборки лотковых систем открытой кабельной закладки, удается создавать сложные многоуровневые конструкции с любым объемом наполнения. Для повышения качеств мобильности и надежности лотковых систем используются комплектующие детали, например – сборные заглушки.Сборные заглушки организуют завершение лотковых трасс, и могут быть использованы, как элемент, резервирующий место возможного отвода или включения в систему дополнительной проводниковой линии. Все элементы изделия производятся из стального проката толщиною 1мм, прошедшего процедуру оцинковки по методу Сендзимира. Комплекующие: торцевая пластина; опорный уголок – 2 штуки. Крепление уголка к пластине и лотку осуществляется с помощью винтов, для этого на каждой стороне угла имеется по два отверстия.Настоящее изделие адаптировано к лотку с шириной основания – 500мм и высотой боковых стенок – 50мм.

Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле- и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов. Данный аксессуар применяется с лотками шириной 500 мм и высотой 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
