Заглушка сборная ТС 600х50

Заглушка сборная для монтажа кабельных лотков

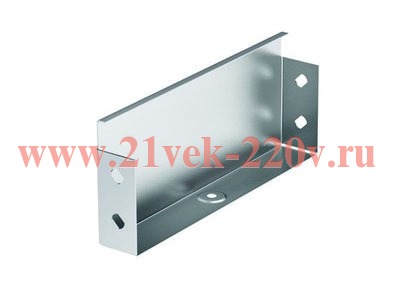

Завершение основной магистрали лотковой системы кабельной закладки и ее ответвлений часто нуждается в дополнительном оформлении открытого объема наполнения конечного элемента. Таким образом, сохраняется общая эксплуатационная безопасность конструкции и поддерживается эстетика внешнего вида.Серийная линейка изделий для монтажа лотковых систем ДКС S5 «Combitech» включает ряд универсальных аксессуаров, в том числе, заглушки ТС.Предлагаемая сборная заглушка ТС предназначена для логичной организации оконечности лотковых конструкций с неполным завершающим элементом. Сборная заглушка комплектуется из трех деталей – двух опорных уголков и торцевой пластины. Все комплектующие детали изготовлены из стального проката. Толщина листа – 1мм. Заготовки проходят операцию оцинковки по методу Сендзимира. Уголки закрепляются на торцевой пластине с помощью болтового соединения. Свободная сторона уголка предназначена для установки на лоток.Изделие адаптировано к лотку любой длины с шириной основания – 600мм, и высотой боковых стенок – 50мм.

Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле- и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов. Данный аксессуар применяется с лотками шириной 600 мм и высотой 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
