Монтаж УЗО

Бренды
30.07.2014

Монтаж УЗОМонтаж УЗО должен проводить только квалифицированный специалист, который имеет специальную лицензию на выполнение электромонтажных работ. Только в этом случае можно гарантировать правильную установку устройства. Фактически, в большинстве случаев установку устройства защитного отключения проводят работники специальных компаний. Следует помнить о том, что монтаж устройство защитного отключения проводится только при отсутствии напряжения в электрической сети.

Устройства защитного отключения должны устанавливаться в помещениях, которые не содержат никаких взрывоопасных или разъедающих изоляцию паров или газов. Также в таком помещении не должно быть токопроводящей или взрывоопасной пыли. В обязательном порядке следует проверить, чтобы не было попадания воды, масла или других посторонних веществ.

Перед тем, как устанавливать устройство защитного отключения следует сверить его маркировку с теми техническими характеристиками, которые необходимы для такого устройства, учитывая особенности электрической сети.

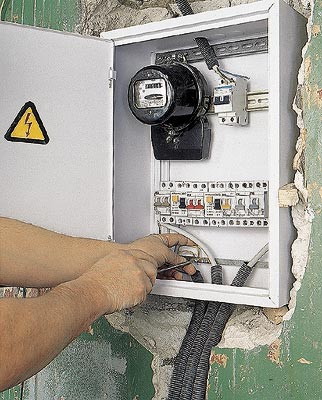

Устанавливаются устройства защитного отключения в электрический щиток на DIN-рейку при помощи специальных фиксаторов. Для установки устройства защитного отключения используются также специальные соединительные или монтажные шины и заранее подготовленные кабели и провода. Например, подобным образом монтируется модель «УЗО АВВ 4-полюсные 4 мод. F204 AC-125/0,03».

Устройство защитного отключения следует подключать последовательно за автоматическим выключателем. Это правило касается всех устройств, будь это «УЗО АВВ 2-полюсные 2 мод. F202 AC-100/0,3» или «УЗО DX 08999 AC 80A-100мА 4мод(Legrand)». При этом необходимо проследить за тем, чтобы показатель номинального тока такого устройства был на одну ступень выше, чем показатель номинального тока автоматического выключателя.

Во время установки устройства защитного отключения следует в обязательном порядке провести исследование системы заземления. Также необходимо четко разделить нулевой рабочий и нулевой защитный проводники в зоне защиты устройства защитного отключения.

В соответствии с принятыми стандартами установки устройств защитного отключения следует обязательно позаботиться о защите нулевого рабочего проводника. Если сечение нулевого рабочего проводника будет таким же, как и сечение фазных проводников, то нет необходимости в установке дополнительных устройств, которые бы обнаруживали ток короткого замыкания в таком проводнике.

В тех случаях, когда нулевой рабочий проводник имеет сечение меньшее, чем сечение фазных проводников, то следует позаботиться об обнаружении тока короткого замыкания в таком нулевом рабочем проводнике. Также следует учитывать то, что при этом обязательно принудительное отключение нулевого рабочего проводника.

Однако есть некоторые исключительные случаи, когда нет необходимости в обнаружении тока короткого замыкания в таком нулевом рабочем проводнике. Такой необходимости может не быть, если выполняются следующие условия. Во-первых, нулевой рабочий проводник должен быть защищен от короткого замыкания при помощи специального защитного устройства для фазных проводников цепи. Во-вторых, максимальный ток, который теоретически может протекать по нулевому рабочему проводнику при нормальном режиме его работы, должен быть значительно меньше, чем значение допустимого электрического тока для этого проводника. Следует также отметить, что возможность выполнения второго условия появляется лишь в том случае, если передаваемая мощность максимально равномерно распределена между всеми рабочими фазами.
