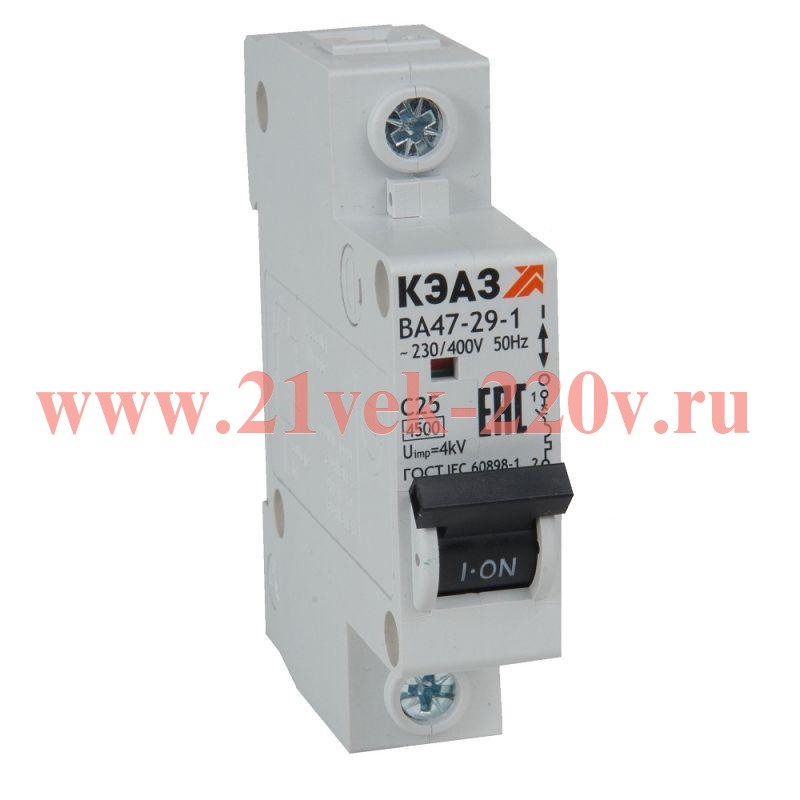

Выключатель автоматический модульный ВА47-29-1B63-УХЛ3 (4.5кА) КЭАЗ 318192

Выключатель автоматический модульный ВА47-29-1B63-УХЛ3 (4.5кА) КЭАЗ

Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400 В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый рацепитель, расцепитель минимального максимального напряжения.

Особенности конструкции:

• Насечки на контактных зажимах обеспечивают максимально плотный контакт, увеличивают механическую прочность соединения и снижают значение переходного сопротивления, тем самым гарантируют, что подключенные проводники не перегреются и не оплавятся;

• Возможность обеспечить необходимое усилие затяжки винтов на клеммных зажимах отвёрткой любой формы благодаря головке винта с комбинированным шлицем;

• Комплексная защита электрооборудования и электрических сетей от двух типов ненормальных и аварийных режимов –перегрузки и коротких замыканий;

• Широкие возможности по компоновке щитов за счёт монтажа устройств как вертикально, так и повернув вправо/влево на 90°;

• Возможность контролировать положение главных контактов вне зависимости от положения рукоятки управления благодаря специальному индикатору на лицевой поверхности автоматического выключателя;

• Возможность эксплуатации в суровых российских условиях при температуре окружающей среды от -60 до +40°С;

• Возможность подключения проводников сечением до 25 мм².

• Категория ETIM: Дифференциальный выключатель / Устройство защитного отключения (УЗО)

• Габариты изделия: Ширина (мм): 18
• Габариты изделия: Высота (мм): 80
• Габариты изделия: Глубина (мм): 75

• Количество полюсов: 1
• Номинальный ток In (А): 63
• Габарит: 1 модуль
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 230
• Предельная коммутационная способность переменного тока Icu (кА): 4,5
• Уставка расцепителей токов короткого замыкания: 3In-5In
• Вид расцепителей: тепловой и электромагнитный
• Характеристика диапазона отключения: B
• Номинальное импульсное напряжение Uimp (кВ): 4
• Потери мощности (Вт): 13
• Контрольная температура (°С): 30
• Отключающая способность по EN 60898 (кА): 4,5
• Отключение нейтрали (N): нет
• Общее количество полюсов: 1
• Общее количество защищенных полюсов: 1
• Категория перенапряжения: 4
• Класс токоограничения: 3
• Диапазон срабатывания при переменном напряжении (В): нет
• Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5

• Способ крепления (монтажа): DIN-рейка
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 25
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Глубина монтажная (встраиваемая) (мм): 71

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (⁰С): от -60°С до +40°С
• Степень загрязнения: 3

• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1
• Дополнительное оборудование: Да
• Сегмент РЖД: нет
