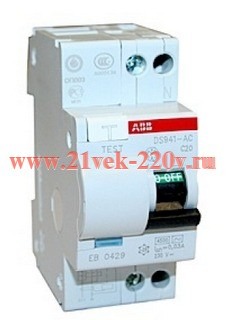

Дифференциальный автомат ABB DS941 1P+N C 6A 30mА 4,5kА

Электрические характеристики

Тип

АС

Количество полюсов

1P+N

Номинальный ток ln А

6

Номинальное напряжение Ue IEC В

230-240

Номинальное напряжении изоляции Ui В

500

Максимальное рабочее напряжение испытания цепи IEC

254

Минимальное рабочее напряжение испытания цепи В

110

Номинальная частота Гц

50….60

Номинальная отключающая способность согласно IEC/EN 61009 предельный lcn A

4500

Номинальная отключающая способность согласно

IEC/EN 60947-2 1P+N для 230В пер.тока; 2P, 3P, 4P для 400В пер. тока.

Предельный lcu kA

6

Рабочий lcs kA

4,5

Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ

5

Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ

2.5

Класс ограничения

I I I

Характеристика термомагнитного расцепителя C

5 ln ? lm ? 10 ln

Устойчивость к скачкам тока А

250

Механические характеристики

Рычаг управления

Черный, пломбируется в положении ВКЛ.- ОТКЛ.

Электрическая износостойкость, n

10000

Механическая износостойкость, n

20000

Степень защиты

Корпус

IP4X

Зажимы

IP2X

Тропическое исполнение согласно IEC/EN 60068-2

Влажное тепло ?C/относительная влажность

28 циклов при 55/95…100

Пост.климат.условия ?C/относительная влажность

23/83 – 40/93 – 55/20

Переем.климат. условия  ?C/относительная влажность

25/95 – 40/95

Окружающая температура (при среднесуточном значении ?+35 ?C) IEC ?C

-25…+55

Температура хранения ?C

-40…+70

Монтаж

Тип зажимов

Винтовые (стойкие к ударному воздействию)

Сечение кабеля для верхних/нижних зажимов IEC мм?

16/16

Момент затяжки зажимов IEC Нм

1.2

Инструмент

N 2 Pozidriv

Монтаж

На DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления

Подключение

Сверху и снизу

Размеры и масса

Размер (В х Г х Ш) мм

85 х 70 х 35,6

Вес, г

200

Вспомогательные элементы

Вспомогательный контакт

Да

Сигнальный контакт

Да

Дистанционный расцепитель

Да

Расцепитель минимального напряжения

Да
