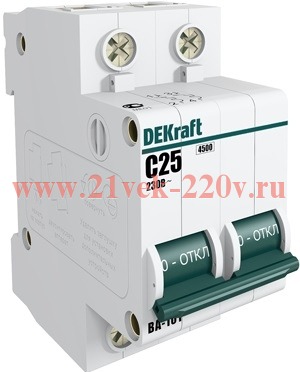

Автоматический выключатель 2-полюсный ВА-101 С25А 4,5кА 11068DEK DEKra

Описание

Автоматические выключатели DEKraft ВА-101 предназначены для защиты розеточных и осветительных линий от токов перегрузки и короткого замыкания. По цене автоматы данной серии относятся к эконом сегменту модульного оборудования.

Принцип действия

При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.

При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.

В результате подвижный контакт отходит от неподвижного,и аппарат разрывает цепь.

Сфера применения

Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность самих приборов.

Короткое замыкание (КЗ), как правило, происходитпри повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания - самые распространенные причины пожаров.

Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
