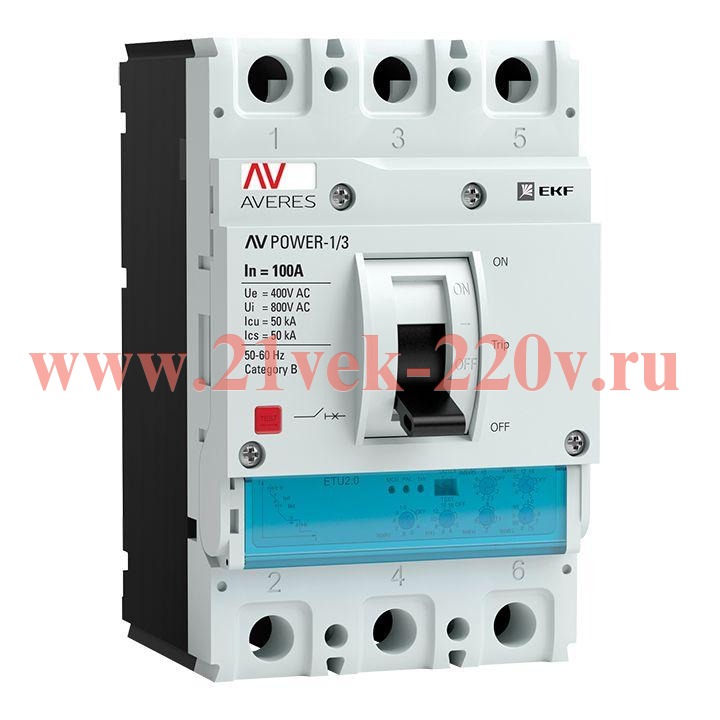

Автоматический выключатель AV POWER-1/3 100А 50kA ETU2.0. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Номин. отключающая способность по ГОСТ IEC 60898-1-150 кАКонструкция прибораКомплектное устройство в корпусеКрепление на DIN рейкуНетДиапазон уставки тока расцепления40...100 АДиапазон краткосрочной задержки расцепителя короткого замыкания400...1000 АПроизводительEKFДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания200...1400 АКоличество полюсов3Тип подключения силовой электрич. цепиБолтовое соединениеТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц50 кАВстроенная защита от замыканий на землюНетСерияAveresМоторный привод встроенныйНетС расцепителем минимального напряженияНетКоличество вспомогат. нормально замкнутых (НЗ) контактов0Степень защиты (IP)IP30Моторный привод опциональноДаНомин. продолжительный ток Iu100 АВозможность установки индикатора отключенияДаНаличие сертификата ТРТСДаНомин. напряжение400...690 ВВид подключения главной электрич. цепиПередняя сторонаРабочая отключающая способность, Ics, кА50
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 100 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 40 |
Диапазон настройки устройства защиты от перегрузки по: | 100 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 50 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 200 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1400 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
