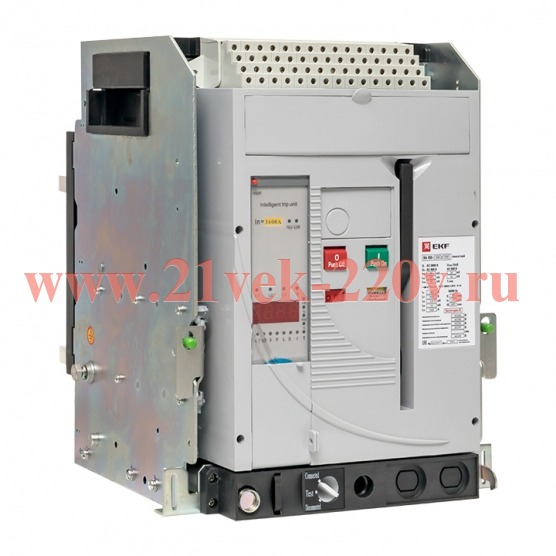

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной EKF

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной EKF.

Автоматические выключатели серии ВА-450 EKF PROxima с микропроцессорным управлением на номинальные токи от 200 до 1600 А предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или исчезновения напряжения. Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

Приминение:

• для защиты цепей электродвигателей;

• • защиты отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания с секционированием (на трёх выключателях) и без секционирования (на выключателях);
• • для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Выключатель с номинальным током 630 A или ниже может также использоваться для распределительных сетей с асинхронным 50 (60) Гц и 400 В двигателем для защиты его от перегрузки, короткого замыкания, обрыва фазы, замыкания на землю и другие неисправности.
• Технические характеристики:

• Степень защиты (IP)	IP30
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. переключающих контактов	4
  С расцепителем минимального напряжения	Да
  Срок службы, лет	10
  Моторный привод опционально	Нет
  Моторный привод встроенный	Да
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Есть штрихкод на каждой штуке товара	Да
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Номин. напряжение	400...690 В
  Тип элемента управления	Кнопка нажимная
  Номин. отключающая способность Icu при 400 В, 50 Гц	55 кА
  Встроенная защита от замыканий на землю	Да
  Количество полюсов	3
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Номин. отключающая способность по ГОСТ IEC 60898-1	55 кА
  Вид подключения главной электрич. цепи	Задняя сторона
  Номин. продолжительный ток Iu	1 600 А
  Диапазон краткосрочной задержки расцепителя короткого замыкания	6400...16000 А
  Производитель	EKF
  Прямой контракт	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	6400...128000 А
  Возможность установки индикатора отключения	Да
  Наличие сертификата ТРТС	Да
  Диапазон уставки тока расцепления	640...1600 А
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	55 кА
  Конструкция прибора	Выдвижное/выкатное устройство
  Гарантийный срок хранения, лет	7
  Комплектное устройство с утройством защиты	Да
