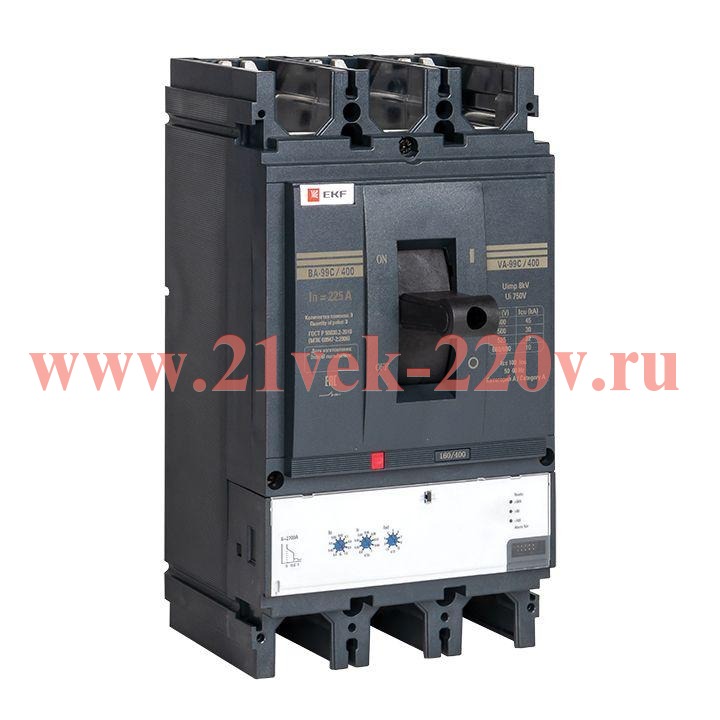

Выключатель автоматический ВА-99C (Compact NS) 400/225А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. отключающая способность по ГОСТ IEC 60898-1-145 кАДиапазон краткосрочной задержки расцепителя короткого замыкания2250...2250 АС расцепителем минимального напряженияНетДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания2250...2250 АМоторный привод опциональноДаКоличество вспомогат. нормально замкнутых (НЗ) контактов0СерияPROximaМоторный привод встроенныйНетКрепление на DIN рейкуНетДиапазон уставки тока расцепления81...225 АТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц45 кАВстроенная защита от замыканий на землюНетВозможность установки индикатора отключенияДаТип подключения силовой электрич. цепиБолтовое соединениеПодходит для монтажа на DIN-рейку (с ?-профилем)НетРабочая отключающая способность, Ics, кА45Номин. отключающая способность по ГОСТ IEC 60898-145 кАКонструкция прибораКомплектное устройство в корпусеКомплектное устройство с утройством защитыДаНомин. напряжение400...690 ВНомин. продолжительный ток Iu225 А
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 225 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 225 |
Диапазон настройки устройства защиты от перегрузки по: | 225 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 45 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 2250 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 2250 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
