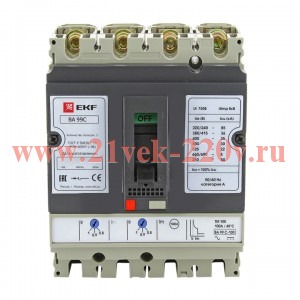

Автоматический выключатель ВА-99C (Compact NS) 100/32А 3P+N 36кА EKF

Выключатель автоматический ВА-99C (Compact NS) 100/ 32А 3P+N 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Тип элемента управления	Рычаг купольный
  Крепление на DIN рейку	Нет
  Рабочая отключающая способность, Ics, кА	25
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Номин. продолжительный ток Iu	32 А
  Комплектное устройство с утройством защиты	Да
  Диапазон уставки тока расцепления	25,6...32 А
  Номин. напряжение	400...690 В
  Есть штрихкод на каждой штуке товара	Да
  Вид подключения главной электрич. цепи	Передняя сторона
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Количество полюсов	4
  Степень защиты (IP)	IP30
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. переключающих контактов	0
  Моторный привод встроенный	Нет
  С расцепителем минимального напряжения	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	320...320 А
  Диапазон краткосрочной задержки расцепителя короткого замыкания	320...320 А
  Моторный привод опционально	Да
  Серия	PROxima
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	36 кА
  Номин. отключающая способность по ГОСТ IEC 60898-1	36 кА
