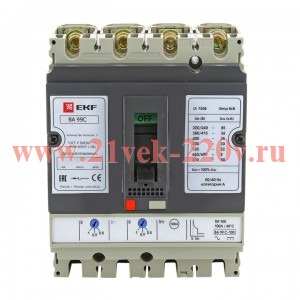

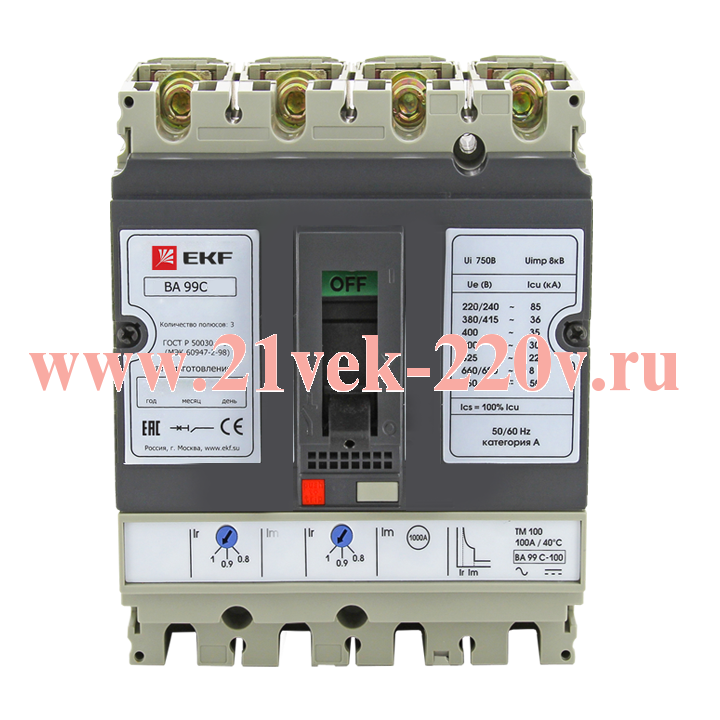

Выключатель автоматический ВА-99C (Compact NS) 100/ 50А 3P+N 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Диапазон краткосрочной задержки расцепителя короткого замыкания500...500 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания500...500 АМоторный привод встроенныйНетСерияPROximaКонструкция прибораКомплектное устройство в корпусеСтепень защиты (IP)IP30Вид подключения главной электрич. цепиПередняя сторонаКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Есть штрихкод на каждой штуке товараДаНомин. отключающая способность по ГОСТ IEC 60898-136 кАКомплектное устройство с утройством защитыДаНомин. отключающая способность по ГОСТ IEC 60898-1-136 кАРабочая отключающая способность, Ics, кА25Подходит для монтажа на DIN-рейку (с ?-профилем)НетВозможность установки индикатора отключенияДаНомин. напряжение400...690 ВМоторный привод опциональноДаНомин. продолжительный ток Iu50 АКрепление на DIN рейкуНетТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц36 кАВстроенная защита от замыканий на землюНетТип подключения силовой электрич. цепиБолтовое соединениеДиапазон уставки тока расцепления40...50 А
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 50 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 50 |
Диапазон настройки устройства защиты от перегрузки по: | 50 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 36 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 500 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 500 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
