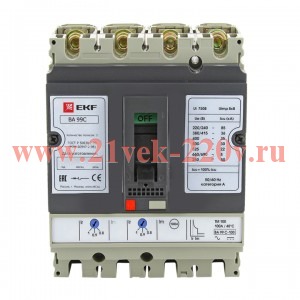

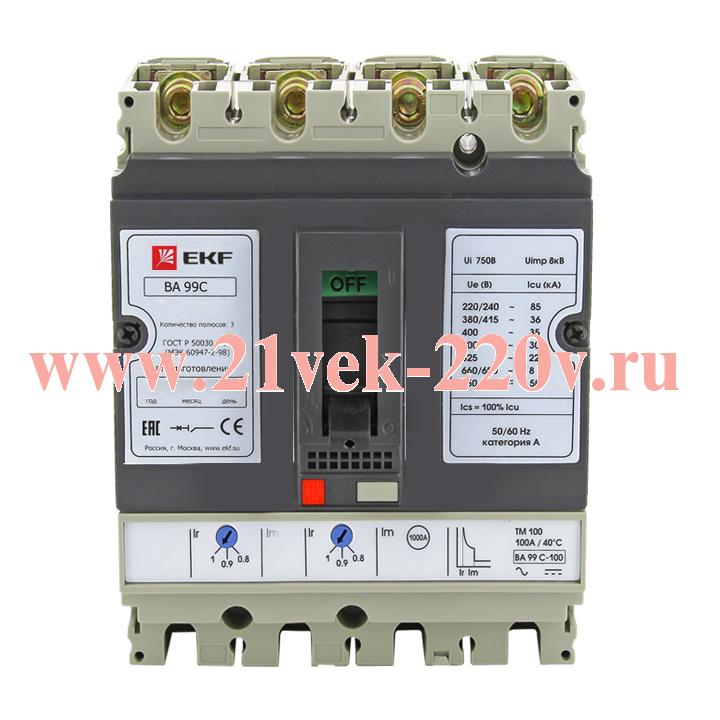

Выключатель автоматический ВА-99C (Compact NS) 160/125А 3P+N 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. продолжительный ток Iu100 АНомин. напряжение400...690 ВВозможность установки индикатора отключенияДаДиапазон краткосрочной задержки расцепителя короткого замыкания1250...1250 АКрепление на DIN рейкуНетДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания1250...1250 АС расцепителем минимального напряженияНетКоличество полюсов4Тип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц36 кАВстроенная защита от замыканий на землюНетНомин. отключающая способность по ГОСТ IEC 60898-136 кАСерияPROximaМоторный привод встроенныйНетТип подключения силовой электрич. цепиБолтовое соединениеДиапазон уставки тока расцепления100...125 АКонструкция прибораКомплектное устройство в корпусеКомплектное устройство с утройством защитыДаНомин. отключающая способность по ГОСТ IEC 60898-1-136 кАКоличество вспомогат. нормально замкнутых (НЗ) контактов0Степень защиты (IP)IP30
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 100 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 125 |
Диапазон настройки устройства защиты от перегрузки по: | 125 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 36 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1250 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1250 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
