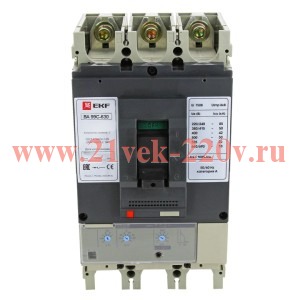

Выключатель автоматический ВА-99C (Compact NS) 630/630А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. напряжение400...690 ВНомин. отключающая способность по ГОСТ IEC 60898-145 кАЕсть штрихкод на каждой штуке товараДаВид подключения главной электрич. цепиПередняя сторонаРабочая отключающая способность, Ics, кА45Подходит для монтажа на DIN-рейку (с ?-профилем)НетНомин. продолжительный ток Iu630 АКоличество вспомогат. нормально замкнутых (НЗ) контактов0Соответствие ГОСТ/МЭК/ТУГОСТ Р50030.2 (МЭК 60947-2)Количество полюсов3Степень защиты (IP)IP30Количество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Комплектное устройство с утройством защитыДаГарантийный срок хранения, лет7Моторный привод опциональноДаТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц45 кАВстроенная защита от замыканий на землюНетМоторный привод встроенныйНетТип подключения силовой электрич. цепиБолтовое соединениеСерияPROximaДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания6300...6300 АДиапазон краткосрочной задержки расцепителя короткого замыкания504...6300 А
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 630 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 252 |
Диапазон настройки устройства защиты от перегрузки по: | 630 |
Количество вспомогательных переключающих контактов: | 1 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 45 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 6300 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 6300 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
