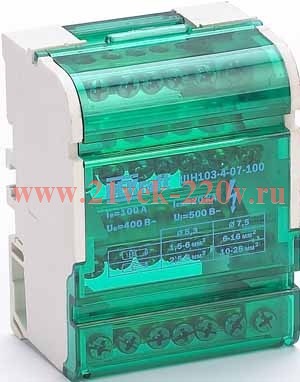

Кросс-модуль на DIN-рейку 4х7 групп, 100А ШН-103 DEKra

Описание

Кросс-модули ШН-103 представляют из себя шины нулевые в корпусе.

Отличительной особенностью кросс-модулей ТМ DEKraft является цвет крышки - зеленый.

Применение кросс-модулей в щитовой сборке обеспечивает:

- компактную разводку кабелей и сборку в щите;

- защиту от прикосновения к токоведущим частям;

- удобство обслуживания щита.

Корпус кросс-модулей выполнен из стойкого к воспламенению и нагреву пластика.

Нулевые шины сделаны из высококачественной электротехнической бронзы. Каждая шина отдельно изолирована.

Болты нулевых шин имеют универсальный шлиц, что упрощает монтаж.

Принцип действия

Устанавливается на 35 мм ДИН-рейку (DIN-рейку), либо на монтажную панель при помощи двух винтов M4.

У каждого кросс-модуля есть съемная крышка, которая защищает пользователя от случайного прикосновения к проводникам. Степень защиты - IP20.

При подключении к кросс-модулю многожильных проводов рекомендуется оконцевание их наконечниками (гильзами).

Сфера применения

Кросс-модули используются в щитах, шкафах управления для подсоединения нулевых, рабочих и защитных проводников.

Применяются для электрического и механического соединения проводников в цепях переменного и постоянного тока с номинальным напряжением до 400 В.
