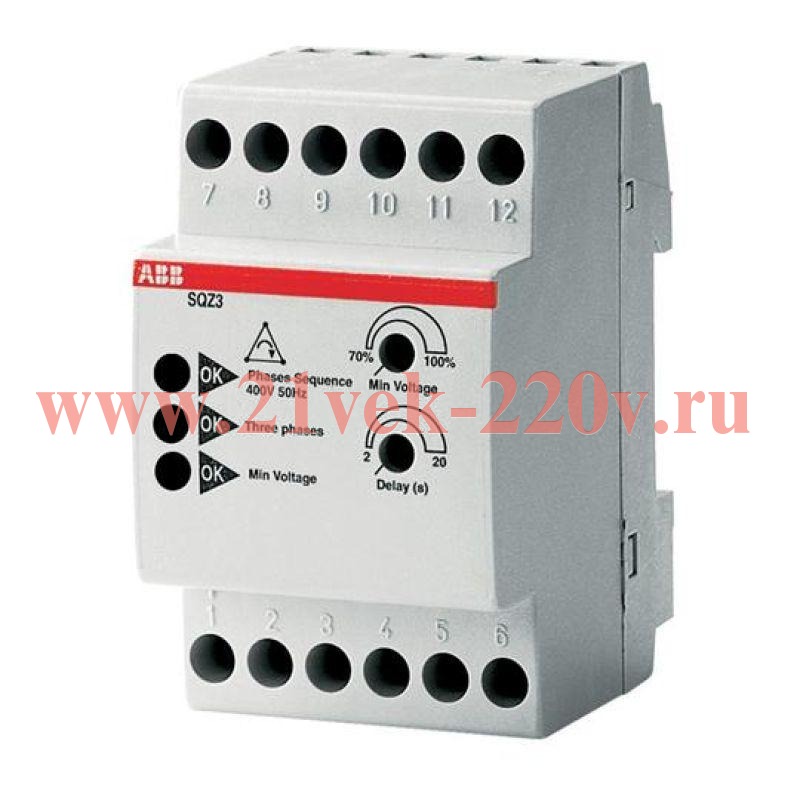

Модульное реле перекоса фаз и падения напряжения ABB SQZ3

Реле контроля фаз SQZ3

Реле SQZ3 выполняют следующие функции постоянного мониторинга трехфазных сетей400 В переменного тока:

- чередование фаз;

- обрыв фаз;

- минимальное напряжение (выбирается в пределах от 70 % до 100 % Un).

Если обнаруживается одна из этих трех аварий, срабатывает выходной переключающий контакт.

При аварии по минимальному напряжению срабатывание происходит с задержкой, настраиваемой

в пределах от 2 до 20 с. Выходной контакт может коммутировать следующие устройства:

- звуковую аварийную сигнализацию,

- контакторы электродвигателей,

- дистанционные расцепители автоматических выключателей.

Технические характеристики

Напряжение питания Un 400B (перем.)

Частота Гц 50/60

Коммутирующая способность контакта А 10 (cos=1)

Тип контакта 1ПК, 250 В

Диапазон настройки порога минимального напряжения % 70 –100 Un

Диапазон настройки задержки срабатывания с от 2 до 20 (только для аварии по мин. напряжению)

Степень защиты IP 20

Рабочая темпертура °C -10…+55

Потребляемая мощность Вт 1,5

Кол-во модулей n° 3
