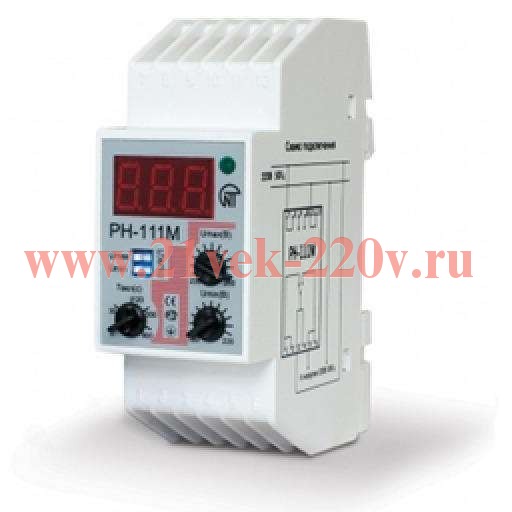

Однофазное реле напряжения РН-111М Новатек Электро

Бренды
Новатек Электро
Арт.
3425601111
Есть в наличии
(уточняйте у менеджеров)
Купить (шт):
Цена:
1 586,50 руб.

РЕЛЕ НАПРЯЖЕНИЯ РН-111М
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ
1- входные контакты
2- трехразрядный индикатор
3 - индикатор включения нагрузки (выходного реле)
4 - ручка установки порога срабатывания РН-111М по максимальному напряжению (Umax)
5 - ручка установки порога срабатывания РН-111М по минимальному напряжению (Umin)
6 - ручка установки времени АПВ
7- выходные контакты
8 - выключатель контроля минимального напряжения
9 - выключатель контроля максимального напряжения
Рисунок 1 – Лицевая панель и габаритные размеры - 2 -
PH-111M NOVATEK-ELECTRO
Перед использованием устройства внимательно ознакомьтесь с Pуководством по эксплуатации. Перед подключением устройства к электрической сети выдержите его в течение двух часов при ус-ловиях эксплуатации. Для чистки устройства не используйте абразивные материалы или органические соединения (спирт. бензин, растворители и т.д.).
ЗАПРЕЩАЕТСЯ САМОСТОЯТЕЛЬНО ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ УСТРОЙСТВО. Компоненты устройства могут находиться под напряжением сети.
ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ И РЕМОНТИРОВАТЬ ЗАЩИЩАЕМОЕ ОБОРУДОВАНИЕ, ЕСЛИ ОНО ПОДКЛЮЧЕНО К ВЫХОДНЫМ КОНТАКТАМ УСТРОЙСТВА.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ УСТРОЙСТВО В УСЛОВИЯХ ВЫСОКОЙ ВЛАЖНОСТИ. ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВА С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ КОРПУСА. Не допускается попадание воды в устройство. ВНИМАНИЕ! УСТРОЙСТВО ДОЛЖНО ЭКСПЛУАТИРОВАТЬСЯ В ЭЛЕКТРИЧЕСКОЙ СЕТИ, ЗАЩИЩЕННОЙ АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ С ТОКОМ ОТКЛЮЧЕНИЯ НЕ БОЛЕЕ 32 АМПЕР. Устройство не предназначено для отключения нагрузки при коротких замыканиях. При соблюдении правил эксплуатации реле напряжения безопасно для использования.
- 3 -
NOVATEK-ELECTRO РН-111M
1 НАЗНАЧЕНИЕ 1.1 РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включе-нием после восстановления параметров сети:
• при мощности нагрузки до 3,5 кВт (ток до 16 А) отключение производится непосредственно
РН-111М, выходные контакты которого включены в разрыв питания нагрузки;
• при мощности, превышающей 3,5 кВт (ток более 16 А) отключение производится магнитным пус-кателем соответствующей мощности, в разрыв питания катушки которого включены выходные контак-ты РН-111М.
Примечание – Магнитный пускатель в комплект поставки не входит. РН-111М может работать в четырех независимых режимах: -реле напряжения; -реле минимального напряжения; -реле максимального напряжения; -реле времени с задержкой на включение. РН-111М индицирует действующее значение входного напряжения и состояние выходного реле. 1.2 ИСПОЛЬЗУЕМЫЕ ТЕРМИНЫ И СОКРАЩЕНИЯ Термин “нормальное напряжение” означает, что входное напряжение соответствует всем установ-ленным пользователем параметрам. АПВ - автоматическое повторное включение; Umin – порог срабатывания РН-111М по минимальному напряжению; Umax - порог срабатывания РН-111М по максимальному напряжению.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 ОБЩИЕ ДАННЫЕ Общие данные приведены в таблице 1. РН-111М соответствует требованиям стандартов:
Вредные вещества, в количестве, превышающем предельно допустимые концентрации, отсутствуют.
Таблица 1
Наименование
Единица измерения
Значение
Назначение устройства
-
Аппаратура управления и распределения.
Номинальный режим работы
-
продолжительный
Конструкция (монтаж)
-
На стандартную DIN-рейку шириной 35мм
Степень защиты: - лицевой панели - клемм
-
IP40 IP20
Класс защиты от поражения электрическим током
-
II
Климатическое исполнение
-
У3.1
Диапазон рабочих температур
°С
-35 - +55
Температура хранения
°С
-45 - +70
Допустимая степень загрязнения
-
II
Категория перенапряжения
-
III
Номинальное напряжение изоляции
В
450
Номинальное импульсное выдерживаемое напряжение
кВ
4
Сечение проводников соединительных клемм
мм2
0,3-3,3
Максимальный момент затяжки винтов клемм
Н*м
0,4
- 4 -
PH-111M NOVATEK-ELECTRO
2.2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические характеристики приведены в таблице 2. Таблица 2
Наименование
Единица измерения
Значение
Номинальное напряжение
В
220
Частота сети
Гц
47 – 65
Диапазон регулирования: -срабатывания по Umin -срабатывания по Umах -время автоматического повторного включения
ВВс
160 – 220 230 – 280 5 –900
Фиксированное время срабатывания по Umах
с
1
Фиксированная задержка отключения по Umin
с
12
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin
с
0,2
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах
с
0,12
Максимальный коммутируемый ток (активной нагрузки), не менее
А
16
Точность определения порога срабатывания по напряжению
В
до 3
Минимальное напряжение, при котором сохраняется работоспо-собность
В
100
Максимальное напряжение, при котором сохраняется работоспо-собность
В
420
Гистерезис возврата по напряжению, не менее
В
4
Ток потребления от сети при неподключенной нагрузке,
мА
до 15
Коммутационный ресурс выходных контактов: - под нагрузкой 16 А, не менее - под нагрузкой 5 А, не менее
раз раз
100 тыс 1 млн
Габаритные размеры
мм
90 х 35 х 68
Масса, не более
кг
0,10
2.3 ХАРАКТЕРИСТИКИ ВЫХОДНЫХ КОНТАКТОВ РН-111М Характеристики выходных контактов РН-111М приведены в таблице 3. Таблица 3
Макс. ток при U~250 В
Макс. мощн. при замкнут. контакт.
Макс. коммутируе-мая мощность
Макс. длит. доп. на-пряжение перем/пост
Макс. ток при Uпост=30 В
Cos ? = 0,4 Cos ? = 1,0
5 А 16 А
5000 ВА
4000 ВА
380/150 В
5 А
3 ПОДГОТОВКА К РАБОТЕ 3.1 Установить переключателями (поз. 8, 9 рисунок 1) на лицевой панели необходимый режим рабо-ты (см. п. 4.2). 3.2 При использовании РН-111М в режимах реле напряжения, реле минимального напряжения или реле времени подключить нагрузку в соответствии с вариантом 1 рисунка 2. При использовании РН-111М в режиме реле максимального напряжения подключить нагрузку в со-ответствии с вариантом 2 рисунка 2. При мощности нагрузки до 3,5 кВт (ток до 16 А) нагрузка включается в разрыв соответствующих кон-тактов непосредственно (рисунок 2), а при большей мощности в разрыв контактов включается катушка магнитного пускателя, коммутирующего нагрузку. 3.3 Установить с помощью ручек, расположенных на лицевой панели, значения максимального (“Umax”) и минимального (“Umin”) напряжения, при которых должно срабатывать РН-111М (пороги срабатывания), а также время АПВ (“Ton”). ВНИМАНИЕ! ЧТОБЫ НЕ СЛОМАТЬ ИЛИ ПРОВЕРНУТЬ РУЧКУ, ПОЖАЛУЙСТА, НЕ ПРИЛАГАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ВЫПОЛНЕНИИ УСТАНОВОЧНЫХ ОПЕРАЦИЙ. 3.4 Подключить РН-111М (контакты 5,8 рисунок 2) к электрической сети и подать питание.
- 5 -
NOVATEK-ELECTRO РН-111M
Вариант 1 Вариант 2 Примечание – Состояние выходных контактов показано при обесточенном РН-111М
Рисунок 2 – Схема подключения РН-111М
3.5 При необходимости, установить уточненные значения порогов срабатывания по максимальному (Umax) и минимальному (Umin) напряжениям, а также время АПВ. При вращении ручек на индикатор выводится значение соответствующего параметра одновременно с миганием точек. 4 РАБОТА РН-111М 4.1 РН-111М может находиться в следующих состояниях: -нормальной работы: нагрузка включена, горит индикатор включения нагрузки, а на трехразрядном индикаторе отображается значение контролируемого напряжения; -аварии: нагрузка отключена, индикатор включения нагрузки не горит, на трехразрядный индикатор выводится значение контролируемого напряжения в мигающем режиме; -индикации времени АПВ: нагрузка отключена, индикатор включения нагрузки не горит, на трехраз-рядный индикатор выводится время в секундах, оставшееся до окончания выдержки времени АПВ и горит точка в младшем разряде индикатора. После завершения времени АПВ РН-111М перейдет в нормальное состояние при условии нормального напряжения на входе. 4.2 РН-111М может работать в четырех независимых режимах: -реле минимального напряжения (при включенном переключателе Umin и выключенном переключа- теле Umax): устройство переходит в состояние аварии при снижении входного напряжения ниже Umin; -реле максимального напряжения (при включенном переключателе Umax и выключенном переклю-чателе Umin): устройство переходит в состояние аварии при повышении входного напряжения выше Umax; -реле напряжения (при включенных переключателях Umin и Umax): устройство переходит в состоя-ние аварии при снижении входного напряжения ниже порога срабатывания по минимальному напряже-нию (в дальнейшем - Umin) или при повышении входного напряжения выше порога срабатывания по максимальному напряжению (в дальнейшем – Umax); -реле времени с задержкой на включение (при выключенных переключателях Umin и Umax).
- 6 -
PH-111M NOVATEK-ELECTRO
4.3 ОСОБЕННОСТИ ПЕРВОГО ВКЛЮЧЕНИЯ Если РН-111М было обесточено, то при подаче на вход нормального напряжения, к времени АПВ, установленному ручкой “Ton”, добавляется время подготовки к работе (0,3-0,4 c), а на индикатор крат-ковременно выводится надпись “StA”. 4.4 АПВ Время АПВ устанавливается ручкой “Ton”. Во всех режимах работы, РН-111М перейдет в нормальное состояние не раньше, чем закончится время АПВ. Отсчет времени АПВ начинается с момента возникновения аварии или с момента подачи питания. Если РН-111М включено как реле максимального напряжения и было обесточено, то при подаче на вход нормального напряжения выдержки времени АПВ не происходит. Во время отсчета времени АПВ на трехразрядном индикаторе отображается: - действующее значение входного напряжения в мигающем режиме, если РН-111М находится в со-стоянии аварии; - время, оставшееся до окончания времени АПВ, если РН-111М находится в состоянии индикации времени АПВ. 4.5 РЕЖИМ РЕЛЕ МИНИМАЛЬНОГО НАПРЯЖЕНИЯ Нагрузка подключается последовательно с контактами 2(3), 4 (рисунок 2 вариант 1). Если РН-111М было обесточено или находилось в состоянии аварии, то при подаче на вход нор-мального напряжения, РН-111М переходит в нормальное состояние: контакты 1, 2(3) размыкаются, а контакты 2(3), 4 замыкаются. При снижении входного напряжения ниже Umin на время более 12 секунд РН-111М переходит в со-стояние аварии и контакты 1, 2(3) замыкаются, а контакты 2(3), 4 размыкаются. При снижении напря-жения ниже 60 В от выставленного Umin, РН-111М перейдет в состояние аварии через 0,2 секунды. Когда входное напряжение станет больше Umin на величину гистерезиса , составляющую 4-5 В, РН-111М снова перейдет в нормальное состояние. 4.6 РЕЖИМ РЕЛЕ МАКСИМАЛЬНОГО НАПРЯЖЕНИЯ В этом режиме нагрузка РН-111М должна подключаться последовательно с контактами 1, 2(3) (ри-сунок 2 вариант 2). При подаче на вход РН-111М нормального напряжения положение выходных контактов РН-111М не меняется: контакты 1, 2(3) замкнуты, а контакты 2(3), 4 разомкнуты. При повышении входного напряжения выше Umax на время более одной секунды или при повышении входного напряжения на 30 В выше Umax на время более 0,2 секунд, РН-111М переходит в состояние аварии и контакты 1, 2(3) размыкаются, а контакты 2(3), 4 замыкаются. При снижении входного напряжения ниже Umax на величину гистерезиса 4-5 В РН-111М возвраща-ется в нормальное состояние. 4.7 РЕЖИМ РЕЛЕ НАПРЯЖЕНИЯ Нагрузка подключается последовательно с контактами 2(3), 4 (рисунок 2 вариант 1). Если РН-111М было обесточено или находилось в состоянии аварии, то при подаче на вход нор-мального напряжения РН-111М переходит в нормальное состояние и контакты 1, 2(3) размыкаются, а контакты 2(3), 4 замыкаются. При снижении входного напряжения ниже Umin на время более 12 секунд РН-111М переходит в со-стояние аварии и контакты 1, 2(3) замыкаются, а контакты 2(3), 4 размыкаются. При снижении напря-жения ниже 60 В от выставленного Umin, РН-111М переходит в состояние аварии через 0,2 секунды. Когда входное напряжение станет больше Umin на величину гистерезиса , составляющую 4-5 В, РН-111М снова перейдет в нормальное состояние. При повышении входного напряжения выше Umax на время более одной секунды или при повышении входного напряжения на 30 В выше Umax на время более 0,2 секунды, РН-111М переходит в состояние аварии и контакты 2(3), 4 размыкаются, а контакты 1, 2(3) замыкаются. При снижении входного напряжения ниже Umax на величину гистерезиса 4-5 В, РН-111М возвраща-ется в нормальное состояние. 4.8 РЕЛЕ ВРЕМЕНИ С ЗАДЕРЖКОЙ НА ВКЛЮЧЕНИЕ Нагрузка подключается последовательно с контактами 2(3), 4 (рисунок 2 вариант 1). При подаче на вход РН-111М напряжения выше 170 В РН-111М через время АПВ переходит в нор-мальное состояние: контакты 1, 2(3) размыкаются, а контакты 2(3), 4 замыкаются. При уменьшении напряжения ниже 130 В РН-111М перейдет в состояние аварии, контакты 2(3), 4 бу-дут разомкнуты, а контакты 1, 2(3) замкнуты.
- 7 -
NOVATEK-ELECTRO РН-111M
5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ РН-111М в упаковке производителя должно храниться в закрытом помещении с температурой от минус 45 до +70 °C и относительной влажностью не более 80 % при отсутствии в воздухе паров, вред-но действующих на упаковку и материалы устройства. При транспортировании РН-111М потребитель должен обеспечить защиту устройства от механических повреждений. 6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕРЫ БЕЗОПАСНОСТИ 6.1 МЕРЫ БЕЗОПАСНОСТИ Мощность подключаемой нагрузки не должна превышать указанную в данном руководстве, т.к. это может вызвать перегрев контактной группы и возгорание устройства. ПРЕДОСТЕРЕЖЕНИЕ: В РН-111М ИСПОЛЬЗУЕТСЯ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ. ПРИ УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ, ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ, МОНТАЖНЫХ РАБОТАХ НЕ-ОБХОДИМО ОТКЛЮЧИТЬ УСТРОЙСТВО ОТ СЕТИ. Устройство не предназначено для эксплуатации в условиях вибрации и ударов. Не допускается попадание влаги на входные контакты клеммных колодок и внутренние элементы устройства. Не допускается использование устройства в агрессивных средах с содержанием в воздухе кислот, щелочей, масел и т. п. Подключение, регулировка и техническое обслуживание устройства должны производиться только квалифицированными специалистами, изучившими настоящее Руководство по эксплуатации. 6.2 ПОРЯДОК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Рекомендуемая периодичность технического обслуживания – каждые шесть месяцев. Техническое обслуживание состоит из визуального осмотра, в ходе которого проверяется надеж-ность подсоединения проводов к клеммам РН-111М, отсутствие сколов и трещин на его корпусе. 7 СРОК СЛУЖБЫ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ 7.1 Срок службы изделия 10 лет. По истечении срока службы обратиться к производителю. 7.2 Гарантийный срок эксплуатации изделия составляет 36 месяцев со дня продажи. В течение гарантийного срока эксплуатации производитель бесплатно ремонтирует изделие при со-блюдении потребителем требований Руководства по эксплуатации. Изделие не подлежит гарантийному обслуживанию в следующих случаях: - окончание гарантийного срока; - наличие механических повреждений; - наличие следов воздействия влаги или попадание посторонних предметов внутрь изделия; - вскрытие и самостоятельный ремонт изделия; - изменение электрической схемы изделия; - повреждение, вызванное электрическим током либо напряжением, значения которых были вы-ше указанных в Руководстве по эксплуатации. 7.3 Гарантийное обслуживание производится по месту приобретения. 7.4 Гарантия производителя не распространяется на возмещения прямых или непрямых убытков, утрат или вреда, связанных с транспортировкой изделия до места приобретения или до производи-теля. 7.5 Послегарантийное обслуживание (по действующим тарифам) производится производителем. Убедительная просьба, при возврате изделия или передаче изделия на гарантийное или послегарантийное обслуживание, в поле сведений о рекламациях подробно указывать при-чину возврата.
