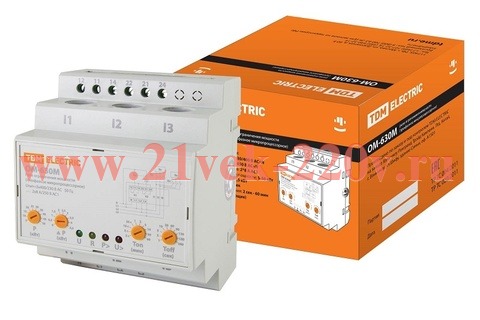

Ограничитель мощности ОМ-630М 5-50кВт, 3-фазный, с реле напряжения TDM

Трехфазный ограничитель мощности ОМ-630М ТДМ, диапазон ограничения 5-50 кВт, 4 модуля

Назначение:
• Для контроля потребления мощности в однофазных и трехфазных сетях переменного тока и отключения потребителя в случае превышения установленного лимита мощности.

Применение:
• Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.
• Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.
• Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.
• Контроль несанкционированных подключений к электрической сети потребителя.

Материалы:
• Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы:
• Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.
• При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время.
• Повторное включение нагрузки производится автоматически через установленное время.
• Нагрузка должна подключаться к сети с использованием контактора.
• Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по трем фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества:
• Контроль потребления мощности на вводе в сеть потребителя.
• Отключение нагрузки при обрыве нулевого проводника.
• Защита нагрузки от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.
• Сохранение работоспособности при питании от одной фазы (для ОМ-630М)
• Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).

Напряжение питания АС, В	230
Номинальный ток контактов реле, А	50
Номинальная частота, Гц	50
Тип контактов	2Р (переключающие)
Номинальный ток контактов реле, А	2х8 АС
Диапазон ограничения мощности, кВт	5–50
Дискретность изменения значения мощности, кВт	0,5
Защита по току перегрузки на фазу, А*	230
Погрешность измерения тока	? 3% (до 200 А) ? 10% (от 200 до 230 А)
Задержка отключения, Toff, сек	1–240
Задержка повторного включения, Ton	2 сек – 60 мин
Верхний порог напряжения, В	260
Верхнее значение гистерезиса, В	254
Нижний порог напряжения, В	160
Нижнее значение гистерезиса, В	166
Время срабатывания при верхнем пороге напряжения, сек	0,1
Время срабатывания при нижнем пороге напряжения, сек	5
Погрешность измерения напряжения в диапазоне 50–450 В	? 1%
Диапазон рабочих температур, °С	от –25 до +50
Степень защиты	IP20
Механическая износостойкость, циклов	10 000 000
Электрическая износостойкость, циклов	100 000
Способ монтажа	DIN-рейка
