Реле контроля фаз многофункциональное RKF-8 1НО+1НЗ 280-500В 50/60Гц EKF PROxima

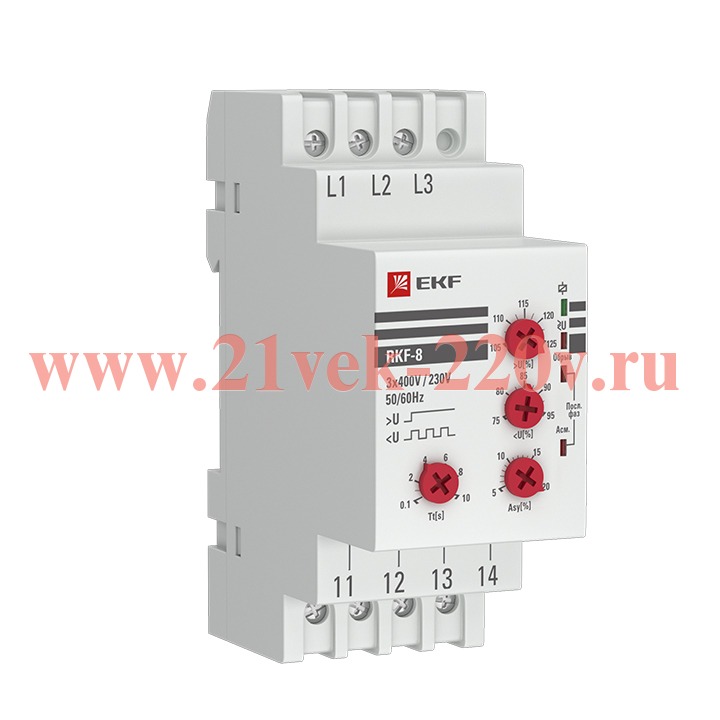

Многофункциональное реле контроля фаз RKF-8 EKF

Многофункциональное реле контроля фаз RKF-8 EKF является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле контролирует следующие параметры:

• отсутствие фаз;
• падение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• асимметрия напряжения с выдержкой времени срабатывания;
• чередование фаз.

Реле имеет информативную светодиодную индикацию и регулиро-вочные винты установки необходимых пользовательских диапазонов расположенные на лицевой панели.

• Характеристики:
• Напряжение питания: (Uе)400 В
• Номинальная частота: 50 - 60 Гц
• Диапазон повышенного напряжения: (1,05 - 1,25)*Ue
• Диапазон пониженного напряжения: (0,70 - 0,95)*Ue
• Диапазон настройки асимметрии: 5 - 20%
• Фиксированный гистерезис: 6 В
• Диапазон задержки времени срабатывания (асимметрия, повышенное или пониженное напряжение): 0,2 - 10 с
• Задержка срабатывания при обрыве фазы и не-правильном чередовании фаз: <0,2 с
• Погрешность измерения напряжения: <1% (во всем диапазоне)
• Погрешность задержки срабатывания: ± 10%
• Точность установки: 1% от полной шкалы
• Номинальное напряжение изоляции: 480 В
• Контакт: 1CO/1NO
• Степень защиты: IP20
• Степень загрязнения: 3
• Коммутационная износостойкость: 100000
• Механическая износостойкость: 1000000
• Номинальный ток контакта: 8 А (АС-1)
• Номинальный ток нагрузки: 2х8 А при 250 В (AC-1)
• Максимальная потребляемая мощность: 2 ВА
• Высота над уровнем моря: Не более 2000 м
• Рабочая температураот: –5 до +40°С
• Температура храненияот: –25 до +75°С
• Подключение: Винтовые клеммы, макс. сечение провода 1,5 мм2
