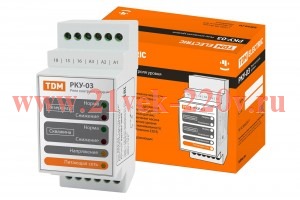

Реле контроля уровня РКУ-03 230/400В, перекачка жидкости, 6 датчиков (без датчиков) TDM

Реле контроля уровня жидкости РКУ-03 ТДМ, для перекачки жидкости, 4 контролируемых уровня

Назначение:
• Для контроля и поддержки заданного уровня токопроводящих жидкостей, управления электродвигателями насосных установок, управления электромагнитными клапанами, задфижками и вентилями.

Применение:
• Автоматический контроль уровня воды в водонапорной башне.
• Контроль уровня жидкости в источнике с малым дебитом.
• Поочередное или суммарное включение двух насосов в колодцах, в которых недопустимо их переполнение.

Материалы:
• Корпус реле выполнен из не поддерживающего горение пластика.
• Датчики контроля уровня изготовлены из нержавеющей стали.

Конструкция:
• Работа реле базируется на кондуктометрическом методе определения наличия жидкости, который основан на электрической проводимости жидкостей и возникновении микротока между электродами датчиков.
• Реле используют для контроля уровней следующих жидкостей: вода (водопроводная, родниковая, дождевая, морская), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения.
• Реле нельзя использовать для следующих жидкостей: дистиллированная вода, бензин, керосин, масло, этиленгликоль, краски, сжиженный газ.

Преимущества:
• Реле имеют переключающие контакты, что позволяет использовать их для работы как в режиме наполнения, так и в режиме слива.
• РКУ-03 используется для перекачки жидкости из скважины в резервуар и производит защитное отключение насоса в режиме сухого хода (снижения уровня жидкости в скважине ниже минимального).
• РКУ-02, РКУ-03, РКУ-04 могут питаться как от напряжения 230 В, так и от 400 В.

Номинальное напряжение, В	230/400 В АС
Номинальный ток контактов, А	10
Количество контролируемых уровней	4 (2 скважина + 2 резервуар)
Количество используемых датчиков контроля уровня	6
Максимальная длина провода (от реле до датчика), м	100
Напряжение питания датчика, не более, В	10
Ток потребления датчика, не более, мА	2
Потребляемая мощность, ВА	2
Чувствительность, кОм	50
Задержка переключения контакта при срабатывании, мс	20
Задержка переключения контакта при возврате, мс	20
Типы жидкостей	вода (водопроводная, родниковая, дождевая), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения
Количество индикаторов состояния	6
Механическая износостойкость, циклов	10 000 000
Электрическая износостойкость, циклов	100 000
Диапазон рабочих температур, °С	от -10 до +50
Тип контакта	1р (переключающий)
Способ установки	DIN-рейка
Масса, кг	0,15
