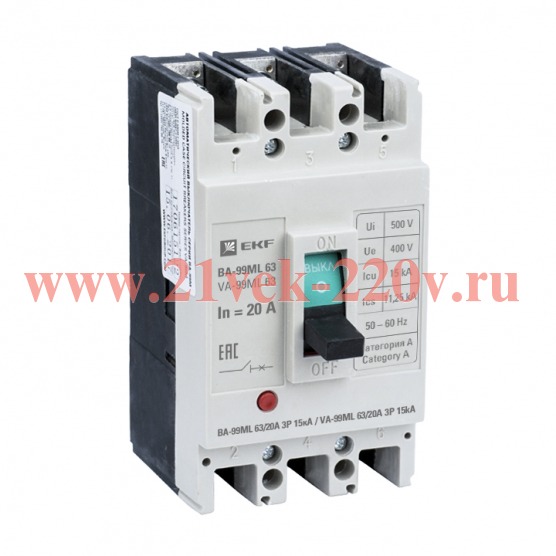

Выключатель автоматический 3п 63/20А 15кА ВА-99МL Basic EKF mccb99-63-20mi

Автоматический выключатель ВА-99МL 63/ 20А 3P 15кА EKF Basic. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения. Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Диапазон уставки тока расцепления	20...20 А
  Номин. продолжительный ток Iu	20 А
  Возможность установки индикатора отключения	Да
  Номин. напряжение	400...690 В
  Есть штрихкод на каждой штуке товара	Да
  Вид подключения главной электрич. цепи	Передняя сторона
  Конструкция прибора	Комплектное устройство в корпусе
  Диапазон краткосрочной задержки расцепителя короткого замыкания	200...200 А
  Крепление на DIN рейку	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	200...200 А
  Моторный привод встроенный	Нет
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	15 кА
  Встроенная защита от замыканий на землю	Нет
  Количество полюсов	3
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Серия	Basic
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	15 кА
  Номин. отключающая способность по ГОСТ IEC 60898-1	15 кА
  Комплектное устройство с утройством защиты	Да
  Срок службы, лет	10
  Рабочая отключающая способность, Ics, кА	11,25
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  С расцепителем минимального напряжения	Нет
  Степень защиты (IP)	IP30
  Моторный привод опционально	Да
