Выключатель автоматический 3P+N 2000/1600А 50кА ВА-45 выкатной+положение АВ PROxima EKF mccb45-2000-

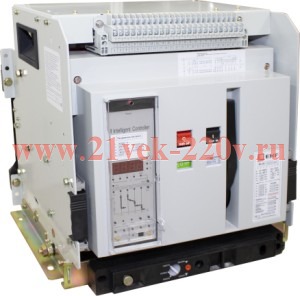

Выключатель автоматический 3P+N 2000/1600А 50кА ВА-45 выкатной+положение АВ PROxima EKF

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Применение

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

         Применяется:

• для защиты цепей электродвигателей;
• защиты отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).

         Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:

• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.

Техническая спецификация

• Статус: Заказная
• Номин. отключающая способность Icu при 400 В, 50 Гц, кА: 80
• Номин. продолжительный ток Iu, А: 1 600
• Диапазон установки расцепителя перегрузки, А: 640...1600
• Номин. напряжение, В: 400...690
• Количество вспомогат. нормально разомкнутых (НО) контактов: 0
• Количество вспомогат. нормально замкнутых (НЗ) контактов: 0
• Тип подключения силовой электрич. цепи: Болтовое соединение
• Тип элемента управления: Кнопка нажимная
• Диапазон краткосрочной задержки расцепителя короткого замыкания, А: 6400...16000
• Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А: 6400...16000
• Подходит для монтажа на DIN-рейку (?-типа): Нет
• Встроенная защита от замыканий на землю: Да
• С расцепителем минимального напряжения: Да
• Конструкция прибора: Выдвижное/выкатное устройство
• Степень защиты (IP): IP00
• Количество полюсов: 4
