Номинальный ток длительной нагрузки Iu
:
125
Количество полюсов
:
4
Диапазон настройки устройства защиты от перегрузки с
:
125
Диапазон настройки устройства защиты от перегрузки по
:
125
Номинальное напряжение с
:
400
Номинальное напряжение по
:
690
Имеется указатель расцепления
:
Да
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
:
25
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с
:
1250
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по
:
1250
Подходит для монтажа на DIN-рейку
:
Нет
Встроенная защита от замыканий на землю
:
Нет
Моторный привод опционально
:
Да
С защитой по минимальному напряжению
:
Нет
Конструктивное исполнение
:
Комплектное устройство в корпусе

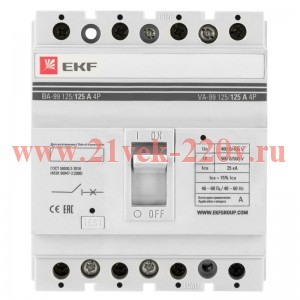

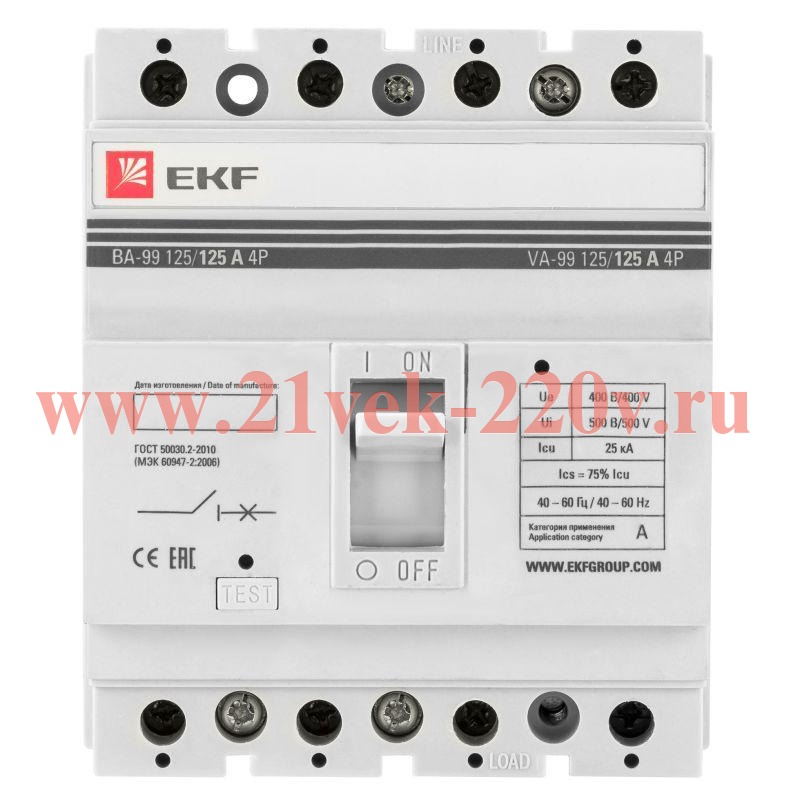

Выключатель автоматический ВА-99 125/125А 4P 25кА EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Приминение:
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
- • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Возможность установки индикатора отключения:ДаТип подключения силовой электрич. цепи:Болтовое соединениеНомин. напряжение:400...690 ВТип элемента управления:Рычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц:25 кАВстроенная защита от замыканий на землю:НетДиапазон уставки тока расцепления:125...125 АКомплектное устройство с утройством защиты:ДаНомин. отключающая способность по ГОСТ IEC 60898-1-1:25 кАКонструкция прибора:Комплектное устройство в корпусеКоличество полюсов:4Количество вспомогат. нормально замкнутых (НЗ) контактов:0Соответствие ГОСТ/МЭК/ТУ:ГОСТ Р50030.2 (МЭК 60947-2)Количество вспомогат. нормально разомкнутых (НО) контактов:0Количество вспомогат. переключающих контактов:0Диапазон краткосрочной задержки расцепителя короткого замыкания:1250...1250 АПроизводитель:EKFНомин. отключающая способность по ГОСТ IEC 60898-1:25 кАКрепление на DIN рейку:НетСтепень защиты (IP):IP30Номин. продолжительный ток Iu:125 АМоторный привод опционально:ДаРабочая отключающая способность, Ics, кА:17,5Подходит для монтажа на DIN-рейку (с ?-профилем):НетС расцепителем минимального напряжения:НетДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания:1250...1250 АМоторный привод встроенный:НетВид подключения главной электрич. цепи:Передняя сторонаСерия:PROxima
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 125 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 125 |
Диапазон настройки устройства защиты от перегрузки по: | 125 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 25 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1250 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1250 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
